第一節 系統目標
一、實現綜采工作面設備遠程集中控制、運行參數監控、運行工況動畫模擬、故障報警功能：包括采煤機、前后（刮板機、轉載機、破碎機）、皮帶機、乳化液泵站、供水泵站等。
二、實現對講通訊、故障急停。
三、實現關鍵部位圖像監控錄像功能。
四、實現遠程協助診斷和維護。
五、實現在線監測工作面設備工況及故障并傳輸?shù)巾槻酆偷孛嬗嬎銠C。
六、實現有害氣體監控。
第二節 系統結構
由傳輸部分、順槽集控操作臺、數據采集終端、現場傳感器、語音圖像、地面站六部分組成。
一、傳輸部分：由礦用隔爆千兆環網交換機和礦用光纜組成。
二、順槽集控操作臺：由礦用顯示控制箱、礦用顯示器、操作鍵盤、本安電源、接線箱組成。
三、數據采集終端：由礦用顯示控制箱和通訊協議轉換器完成。
四、現場傳感器：由溫度、壓力、液位、流量、旋編、傾角、位移等組成；電參數及開關狀態從智能開關通訊接口獲取。
五、語音圖像：由隔爆光纖攝像儀、本安擴音裝置、急停開關組成。
六、地面站：工業計算機+集控軟件+環網組成。

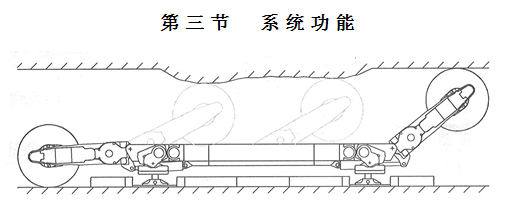

一、實現運輸、破碎設備集中控制和倉位控制
通過工作面及順槽膠帶機沿線的KXJ127終端，可以對膠帶機、工作面破碎、轉載、前后部刮板機實現以下控制：
*單起、單停控制；點動控制；一鍵起動控制；自動控制四種控制模式。
*工作面設備聯鎖啟停控制。
*工作面設備和膠帶機實現聯停。
*膠帶機實現遠程啟?？刂啤?br /> *煤機閉鎖前部刮板機功能。
*設備運行中的負荷監測和過載報警。
*膠帶機的各種保護。
*膠帶機沿線語音對講、拉線急停、圖像監控。
在煤倉安裝一臺物位計，由KXJ系統對該料位計進行信號采集。在膠帶機頭的控制器上可以對倉位進行上下限設定。當煤位超限后，整個工作面進行報警，由操作 人員停止采煤機和后部放煤，KXJ系統延時依次停前后部刮板機、轉載機、破碎機和皮帶，已保證各設備下次能夠輕載啟動。
采區下山皮帶和順槽皮帶運輸機實現順序控制，通過以太網可實現遠程啟停和維護。
把膠帶機KXJ控制器的運行方式調整為“集控”方式，就可以從工作面監控主機或地面監控計算機發出控制指令，實現遠程啟停順槽膠帶機的功能。此時所有的閉鎖及保護依然有效。
如想取消遠程控制功能，只需要把膠帶機控制器的工作方式調整為“就地”或“檢修”方式，控制器自動屏蔽遠方的啟停指令。
二、實現設備運行參數檢測和運行工況模擬顯示

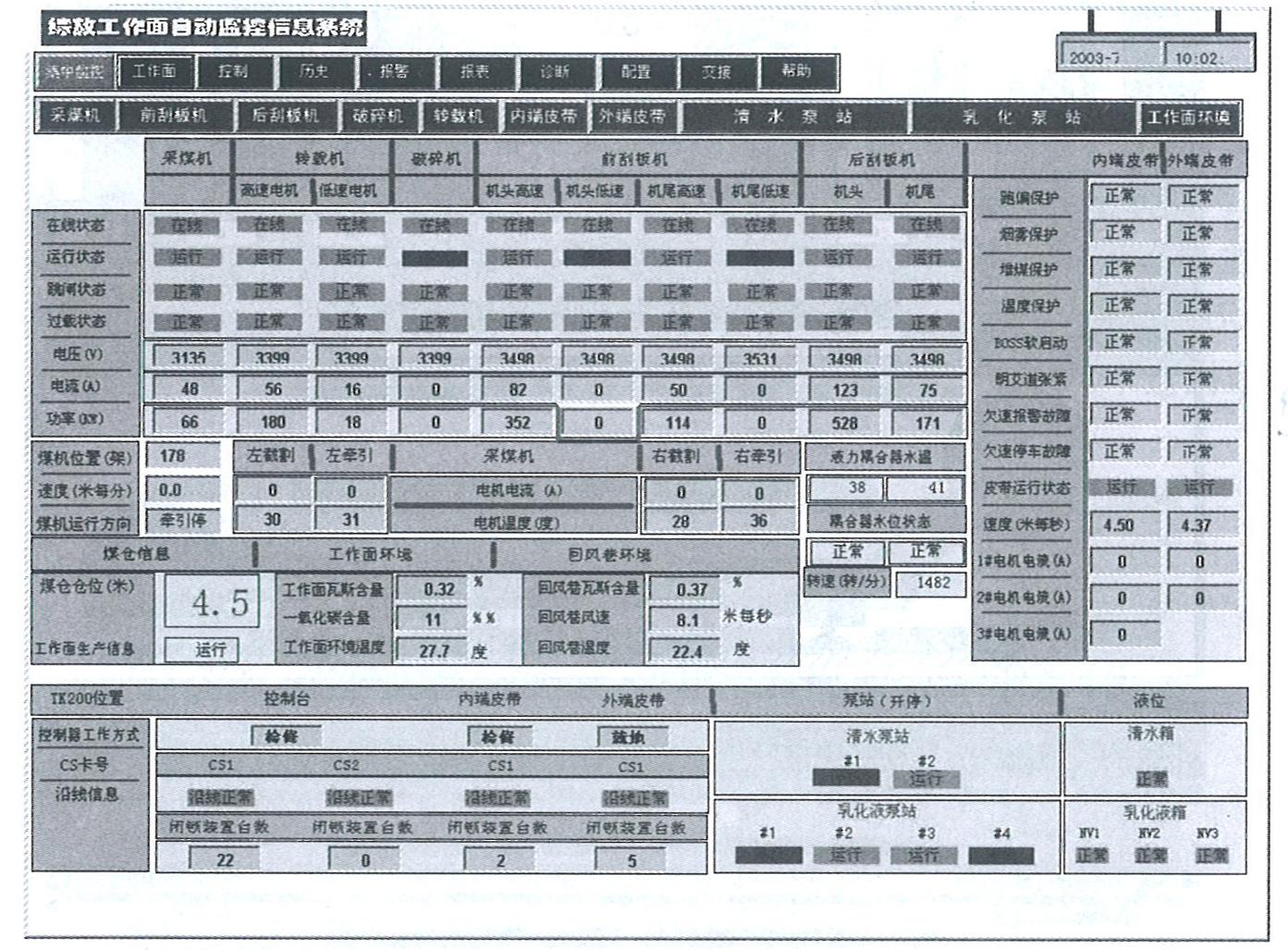

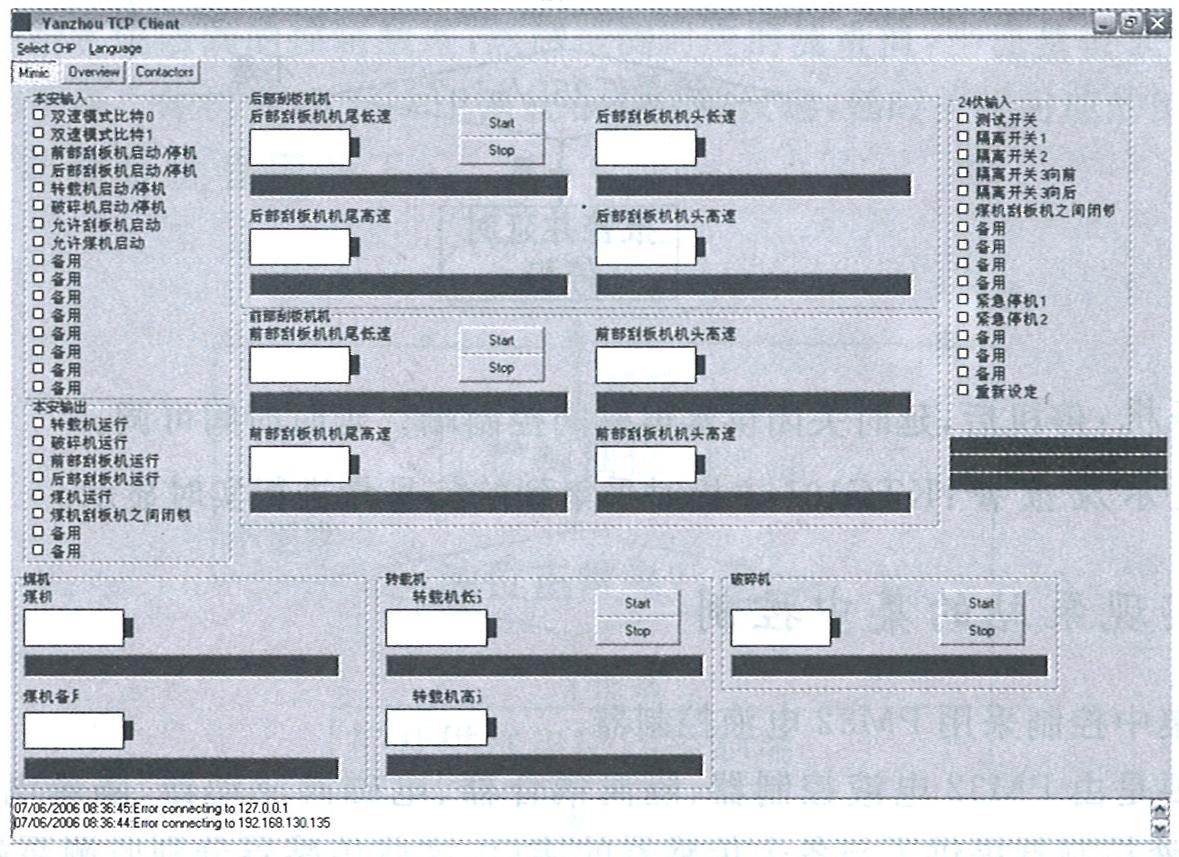

顯示電流、電壓、功率、功率因數、電量；開關狀態；故障記錄等。建立網絡數據庫和OEM記錄。輸出報表，發現分析運行規律，進行經濟指標考核。

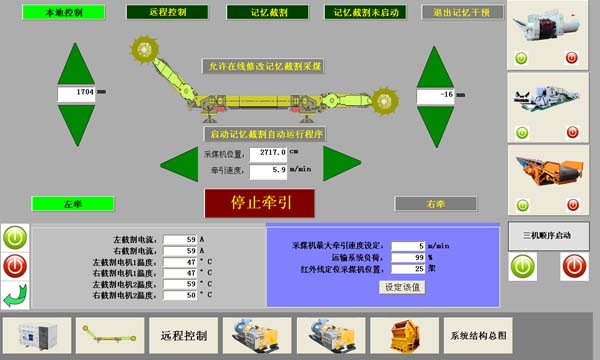

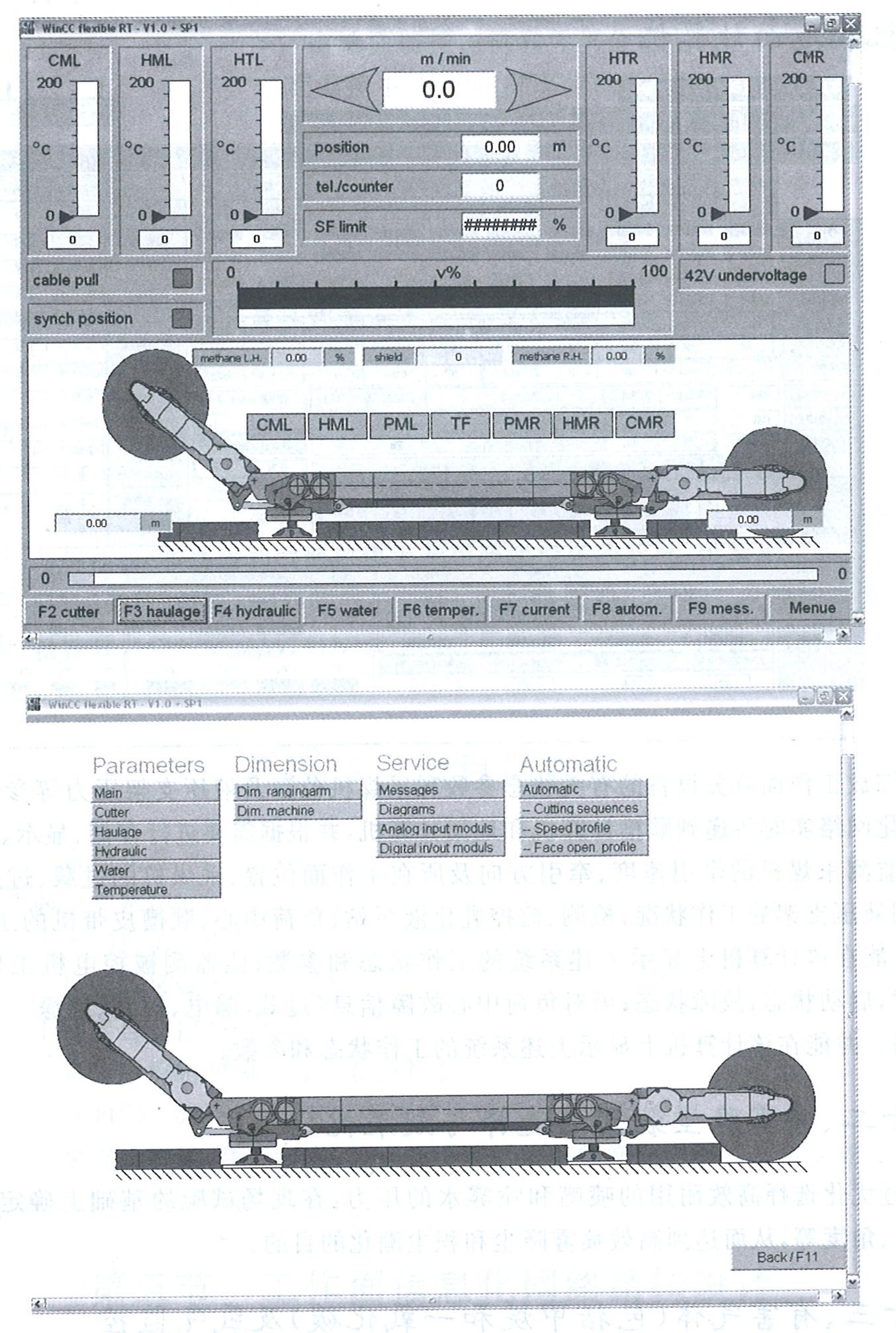

模擬動畫顯示功能。
三、實現自動噴霧降塵控制
支架跟隨采煤機噴霧、移架噴霧和轉載點噴霧及支架積塵自動潮化控制。
支架上設置二種噴霧形式即支架頂梁前端輔助采煤機噴霧、立柱前后移架噴霧。電液控制系統提供一個控制功能口控制噴霧即采煤機輔助噴霧和移架噴霧共用一個控制口。
控制軟件可設定在采煤機前后滾筒處各2～3個支架實施噴霧；移架時下風側2～3個支架實施移架噴霧。
四、實現設備冷卻水自動開、?？刂?/strong>
設備（轉載機、前、后部運輸機、破碎機）啟動時開啟設備冷卻水，設備停止后，延時關閉冷卻水，延時時間可設定；
冷卻水出口處安裝安全閥、壓力表和流量計，以保護冷卻水道，冷卻水流量在順槽集中控制臺有信號反饋、顯示，流量不夠時報警、停車。
在工作面機頭、機尾和裝載機頭各安裝一臺KXJ127顯示控制箱。每臺控制箱帶有4路無源繼電器輸出。前后部刮板機頭、機尾、轉載機和破碎機附近安裝有冷 卻水給水電磁閥。該電磁閥帶有本安控制先導回路，并把電源串接在控制箱的輸出觸點上。當需要啟動前后部刮板機或轉載機、破碎機時，控制箱先閉合對應的給水 電磁閥的控制觸點，然后檢測對應的流量值，當流量值大于設定值后，報警啟動對應的設備。停機后，集控系統根據參數設定，延時關閉對應的給水電磁閥。

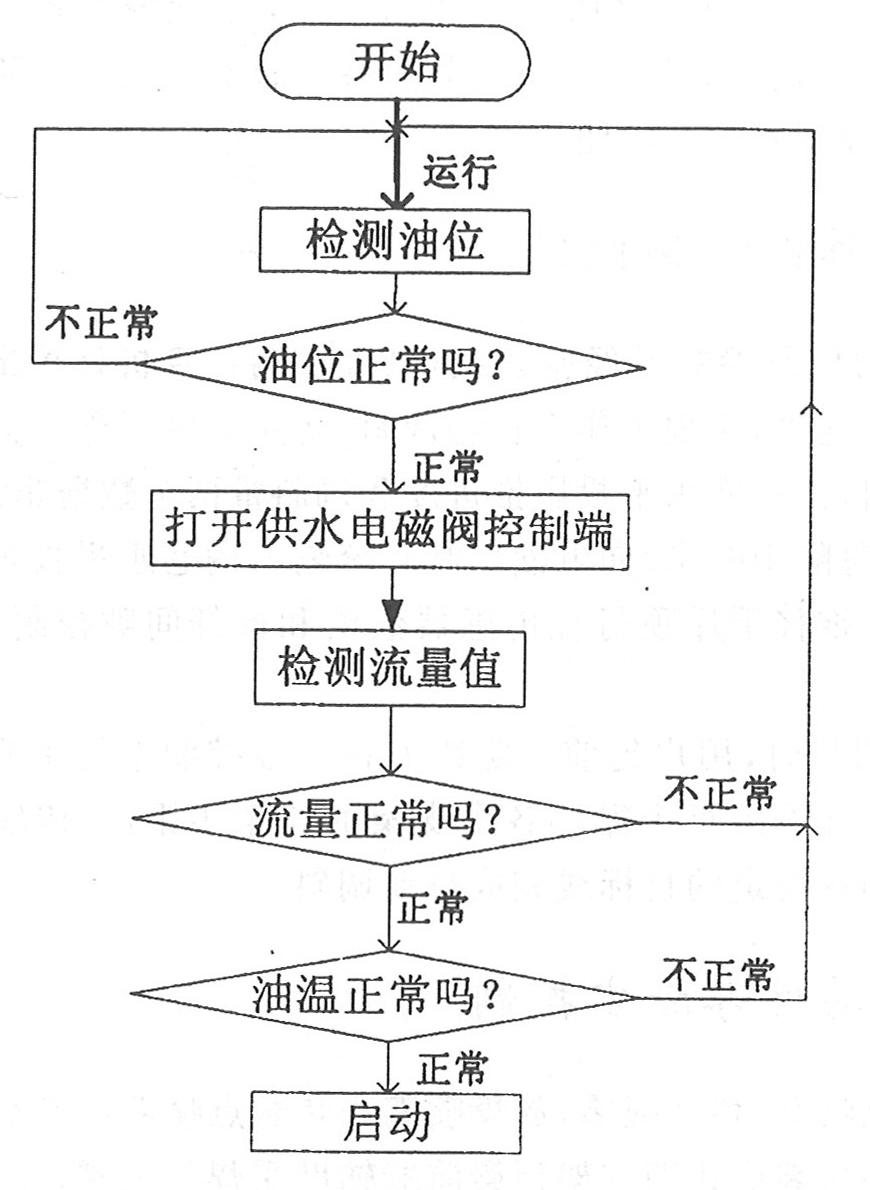

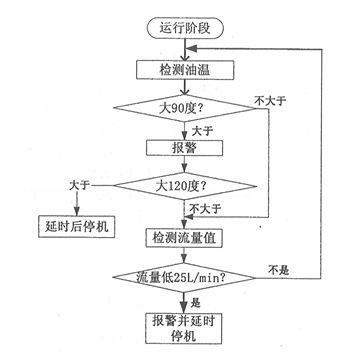

（一）啟動過程流程圖如下：
