主要用途及使用范圍
      礦用本安型紅外線發送器（以下簡稱紅外線發送器）是XDYZ-Z 液壓支架電液控制裝置中的組成設備，配合液壓支架電液控制裝置控制器上的礦用本安型紅外 線接收器 （以下簡稱紅外線接收器）使用。主要用于煤礦采煤工作面采煤機的到位信號檢測，其工作簡單可靠，能夠直觀顯示位置信號，避免常規的電器產品中電 氣電路經常出現問題的弊端。
使用環境條件
——環境溫度－5℃～40℃；
——海拔高度不超過2000m；
——空氣相對濕度不大于95％（25℃時）；
——在有瓦斯、煤塵爆炸危險的場所；
——在無破壞絕緣的腐蝕性氣體或蒸汽的場所；
——在無顯著振動和沖擊的場所；
——污染等級為3級；
——安裝類別為Ⅲ類。
結構特征與工作原理

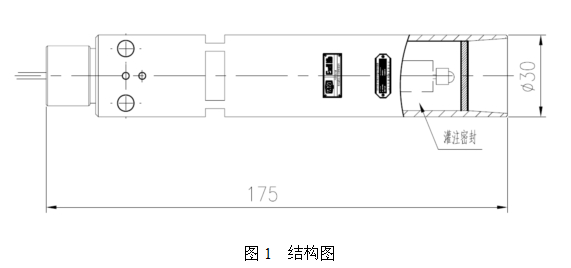

  結構



 工作原理
      紅外線發送器與紅外線接收器配對安裝固定好后，紅外線發送器發出的紅外線能照射到紅外線接收器上使其正常接收。當采煤機到達預定位置后紅外線發送器發出的紅外線被其遮擋無法讓紅外線接收器正常接收，從而判斷采煤機的到位情況。
產品執行標準
      本產品執行標準GB3836-2010、Q/0104ZMD050—2013。

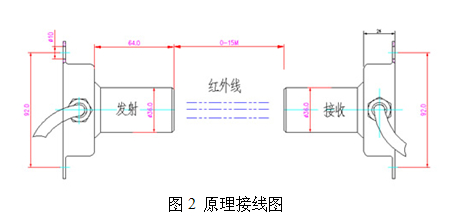

原理接線



使用、操作
      紅外線發送器與紅外線接收器配對安裝固定好后，可人為遮擋紅外線發送器，觀察紅外線接收器是夠給出正確信號。

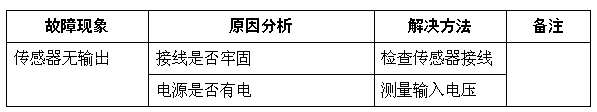

故障分析與排除



 注意事項
      維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
      本產品不得隨意與其它未經聯檢的設備連接。

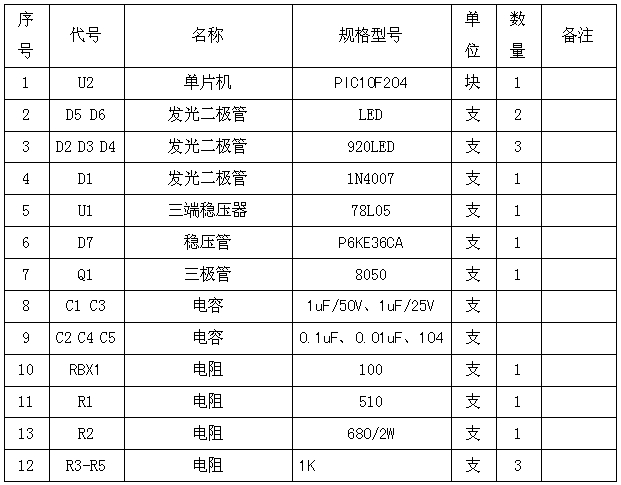

主要電氣元件



 運輸、貯存
     傳感器包裝木箱摞裝層數不得大于三層。
     搬運時避免摔碰和防雨淋。
     必須貯存在干燥的房間內。
     隨機技術資料有：產品合格證（1份）、使用說明書（1份）、裝箱單（1份）。
開箱及檢查
     開箱時，請注意輕拿輕放。
     設備取出時，應注意檢查在運輸過程中，是否有破損的現象，是否完好。
     按照裝箱單的內容檢查產品及資料是否齊全。
訂貨
     訂單上需注明產品名稱、型號、數量及交發貨日期。
     訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
