GUD90礦用本安型傾角傳感器主要用途及使用范圍

      礦用本安型傾角傳感器主要用于對煤礦井下工作面的液壓支架的傾斜角度進行采集，并將采集到的角度以電流信號的方式傳給液壓支架控制分站。
使用環境條件
——環境溫度－5℃～40℃；
——海拔高度不超過2000m；
——空氣相對濕度不大于95％（25℃時）；
——在有瓦斯、煤塵爆炸危險的場所；
——在無破壞絕緣的腐蝕性氣體或蒸汽的場所；
——在無顯著振動和沖擊的場所；
——污染等級為3級；
——安裝類別為Ⅲ類。

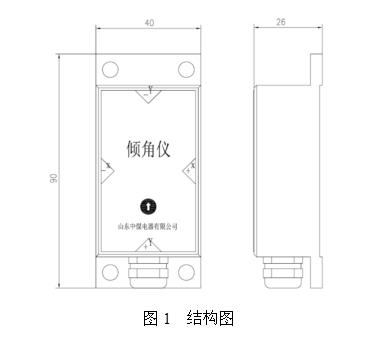

結構特征



 工作原理
      在一個系統內部，速度是無法測量的，但卻可以測量其加速度。如果初速度已知，就可以通過積分算出線速度，進而可以計算出直線位移，所以它其實是運用慣性原理的一種加速度傳感器。
      當傾角傳感器靜止時也就是側面和垂直方向沒有加速度作用，那么作用在它上面的只有重力加速度。重力垂直軸與加速度傳感器靈敏軸之間的夾角就是傾斜角了。
產品執行標準
      本產品執行標準GB3836-2010、Q/0104ZMD052—2013。

 使用、操作
      傾角傳感器安裝固定好后，可人為調整液壓支架的傾角，用萬用表測量各個位移點輸出是否正常。
      傾角傳感器輸出為電流或RS485兩種，默認為電流輸出。-90°～+90°分別對應的輸出電流為4～20mA。
      RS485信號輸出時，串口參數設置及協議請見說明書后附表。
故障分析與排除



 注意事項
      本產品符合GB3836.4的規定，只準使用于經檢驗合格的本安電路中。
      維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
      本產品不得隨意與其它未經聯檢的設備連接。


 運輸、貯存
      傳感器包裝木箱摞裝層數不得大于三層。
      搬運時避免摔碰和防雨淋。
      必須貯存在干燥的房間內。
      隨機技術資料有：產品合格證（1份）、使用說明書（1份）、裝箱單（1份）。
開箱及檢查
      開箱時，請注意輕拿輕放。
      設備取出時，應注意檢查在運輸過程中，是否有破損的現象，是否完好。
      按照裝箱單的內容檢查產品及資料是否齊全。
訂貨
      訂單上需注明產品名稱、型號、數量及交發貨日期。
      訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
