用途
KXJ127(A)礦用隔爆兼本安型顯示控制箱（以下簡稱顯示控制箱）主要安裝于煤礦井下機電硐室、排水泵房、皮帶機頭、臨時排水點等地點，連接在礦上以太網內，用于地面與井下進行圖像傳輸、語音對講。其邏輯動作可以通過軟件編程來實現，是復雜的邏輯控制變得簡單、易行。控制箱內部的輸入輸出設置有隔離電路，可靠的電氣保護和安全保護，從而確?？刂破鞯目煽窟\行和電氣安全。
顯示控制箱連接在能夠上網的場合（不能上網的場合組成內網），能夠與遠程指揮端形成虛擬內網，方便對設備進行遠程診斷、程序下載等工作。
顯示控制箱執行標準GB/T 3836-2021、Q/ZMD026－2022。
環境條件
——溫度: 0℃～40℃；
——平均相對濕度: ≤95%RH（＋25℃）；
——大氣壓力: 80kPa～106kPa；
——機械環境: 無顯著振動和沖擊的場合；
——適用于有瓦斯和煤塵爆炸的危險環境中；
——周圍介質無腐蝕性氣體。

產品分類
型式
礦用隔爆兼本質安全型“Ex db [ib Mb] I Mb”。

產品結構及原理

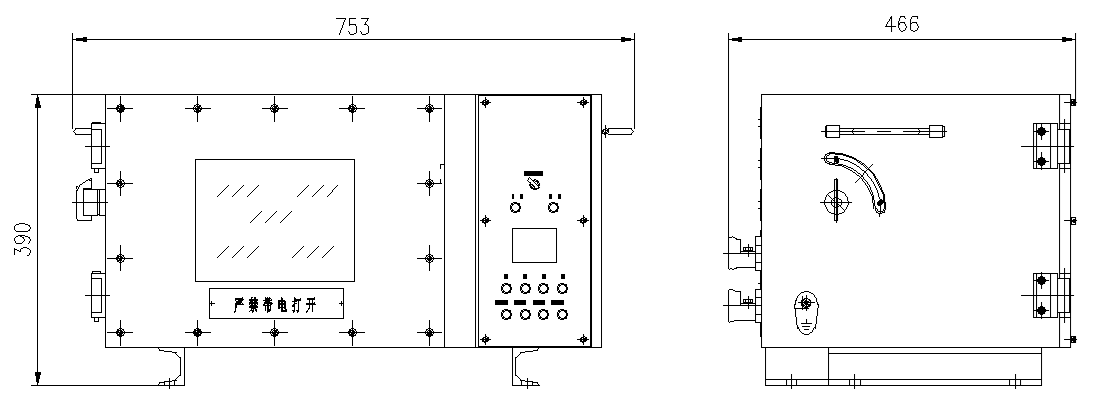

產品結構及外形尺寸
顯示控制箱由本安電源、觸摸屏、網絡設備、外殼四大部分組成，其外部結構如圖1所示。

主要功能
具有與其它顯示控制箱進行語音對講。
具有與其它交換機連接，將語音數據、視頻數據等通過網絡傳輸。
具有采集模擬量信號和開關量信號功能。
具有繼電器輸出控制功能。
具有通訊功能。具有網絡通訊與RS485兩種通訊方式。
通過顯示屏可以顯示運行狀態及參數。
具有將攝像儀監控的圖像在顯示屏上顯示。

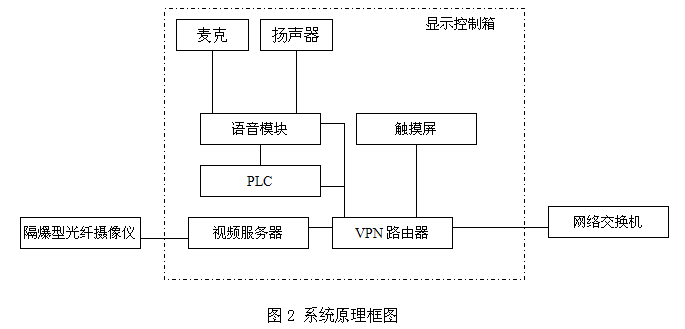

電氣原理
顯示控制箱內放置網絡語音模塊，語音模塊通過網絡實現與地面的語音模塊的數據通訊；放置視頻服務器，監控視頻信號通過視頻服務器實現地面的圖像監控；放置VPN路由器，實現傳輸通道的物理連接。
顯示控制箱內置西門子PLC，用于完成用戶的輸入輸出要求，完成用戶要求的各種輸入輸出邏輯動作。
顯示控制箱內置鼠標板，可有效的解決了觸摸屏在井下無法使用鼠標操作的難題，將觸摸屏在井下的操作與在地面操作一樣簡單、方便。

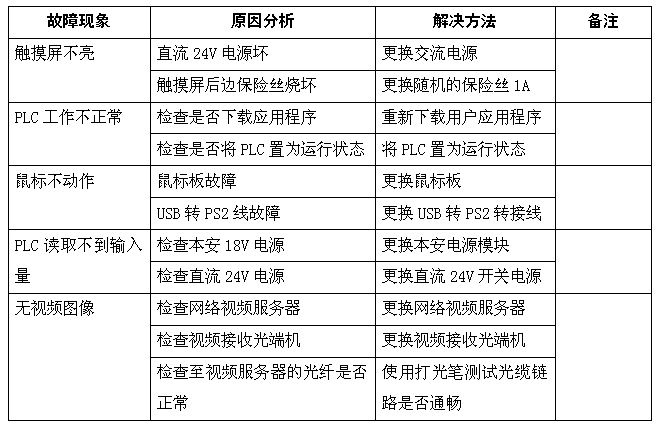

故障分析與排除

維修注意事項
a) 在使用和維修過程中必須維持原設計的本質安全電路的電氣參數和保護性能,更換本安電路及關聯電路中的電氣元件時，不得擅自改變電路的電氣參數和本安性能，也不得改變本安電路和與本安電路有關的電氣參數及元器件的電氣參數、規格型號等，特殊部件應向廠家購買，更不得仿制。
b) 井下有瓦斯爆炸危險的場所檢修本產品時，禁止用非防爆儀表進行測量或用電烙鐵檢修，檢修時及時切斷前級電源。
c) 在非危險場所安裝的本產品的關聯設備，檢修時必須切斷接到危險場所的本質安全型電路的接線。
d) 打開外殼維修時，不得用改錐或扁鏟等工具插入隔爆面內硬撬硬撐，維修后要清理結合面，不要將煤塵或其他雜物殘留在隔爆面上,蓋好蓋后，要用塞尺檢查隔爆面間隙是否符合要求，發現問題及時調整。
e) 維修時打開隔爆結合面不得留下一根螺栓不拆下并以此為軸轉動。
f) 長期停止運行或維修過程中，應將控制箱右側上的電源開關斷開。
g) 維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
h) 本產品不得隨意與其它未經聯檢的設備連接。
i) 本產品未規定配接設備，在與其它設備連接時應經聯檢合格后方可連接。
j) 維修時注意防止“失爆”（注意保護緊固件和保護引入裝置里的橡膠密封圈）。

運輸和儲存
產品包裝木箱摞裝層數不得大于二層。
搬運時避免摔碰和防雨淋。
必須貯存在干燥的房間內。
隨機技術資料：產品合格證、使用說明書、裝箱單各1份。
開箱及檢查
開箱時，請注意輕拿輕放。
設備取出時，應注意檢查在運輸過程中，是否有破損的現象，主機機箱是否完好。
按照裝箱單的內容檢查產品及資料是否齊全。

訂貨和服務
訂單上需注明產品名稱、型號、數量及交發貨日期。
訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
