礦用泵房排水無人值守系統為山東中煤電器有限公司獨自研發，主要針對煤礦井下水泵排水所生產的一套自動監控系統。整套軟件由兩部分組成，地下部分為觸摸屏實現自動控制，地上部分為VB(OPC)自動控制系統，本軟件為地面VB(OPC)自動控制系統。聯系人：韓經理 13188880298（微信同號）

【功能簡介】
礦用泵房排水無人值守系統可實現遠程一鍵啟動、一鍵停止的控制方式；具有 “自動”、“就地”、“檢修”、“遠程”四種工作方式，通過旋轉井下現場PLC控制箱前門上的選擇開關可轉換各工作方式，地面軟件實時顯示工作方式；可以設定各臺水泵的正壓、負壓值，抽真空方式(真空泵方式或射流方式)，低液位、高液位及液位上極限設置以及1號2號真空泵的選擇設置；具有實時的報警功能，可實現實時報警并有相關提示；運行數據的采集，可以保存三年以上的數據，能保存各種操作記錄，包括遠程一鍵啟動、一鍵停止、正壓設定、負壓設定、低液位設定、高液位設定、液位上極限設定以及由哪位操作員操作，相關查詢可查詢到具體某一日；當主界面運行時可以啟用實時溫度、正壓、負壓、液位、流量的曲線顯示；報表打印采用輸出到Excel表格的方式，可以存儲也可以及時打印。在各個記錄查詢里都可以打印查詢到的記錄。數據存儲方式為數據庫存儲。
為了操作安全，本軟件設置了用戶權限控制，只有授權的操作員才可以進行上位機的控制，其他普通用戶只具有瀏覽相關狀態或運行參數的權利。
【使用方法】
第一章：用戶登錄、用戶信息編輯及權限設置
1，用戶登陸：
運行程序，用戶可以根據所建立的用戶名選擇用戶輸入密碼進行登錄。登錄后將在主畫面顯示登錄用戶名，并將記錄其登錄操作。
2，用戶信息編輯及權限設置
在主畫面的菜單上選擇“系統設置”à“用戶編輯”。
即可彈出用戶信息編輯窗口，在表格中顯示已經錄入的用戶，“用戶編號”及登錄的用戶名，“權限”字段中，“1”代表管理員，“0”代表普通的瀏覽用戶。其中管理員權限的用戶具有遠程一鍵啟動、一鍵停止，正壓、負壓、低液位、高液位、液位上極限、真空泵選擇、抽真空方式選擇等操作權限，還具有創建用戶、刪除用戶、修改用戶信息等權限。而普通用戶只具有瀏覽參數的權限，并且只能夠修改自己的密碼。
如果更改用戶信息、創建用戶成功，有相應的成功提示。
刪除用戶：雙擊用戶列表格的某一行，點按扭“刪除此用戶”即可
更改用戶信息：在用戶列表中雙擊需要修改的用戶，根據提示輸入舊密碼，新密碼，點按扭“更改”即可。
創建用戶：輸入“用戶編號”，注意不能和已經有的用戶編號重復，輸入“密碼”、“用戶姓名”、“權限管理”，點按扭“創建”即可創建新用戶。其中“權限管理”中1代表管理員權限，0代表普通用戶。
注意：“刪除用戶”、“創建用戶”只能是具有管理員權限的用戶進行操作。
并且每一次操作都記錄，可以在“操作日志歷史”中查詢。
第二章：主畫面

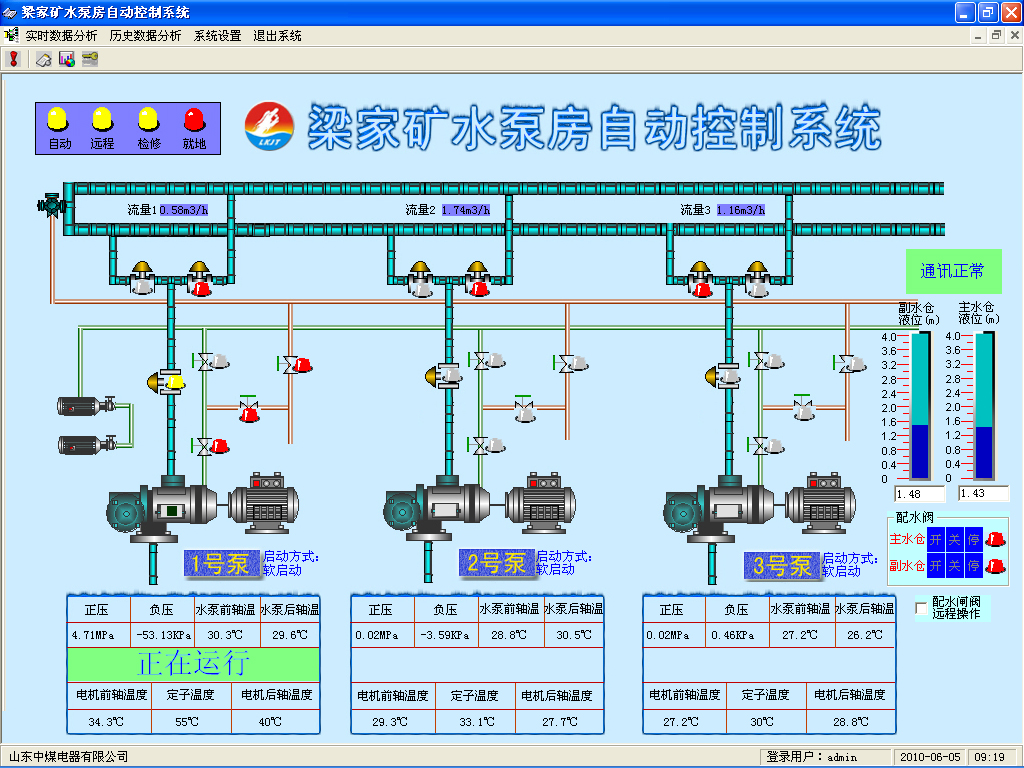

礦用泵房排水無人值守系統用戶登錄后，進入主畫面：

[1]運行菜單及工具條。
[2]系統當前狀態。有“遠程”，“自動”，“就地”，“檢修”。分別對應不同的操作狀態。
“遠程”是在地面對井下設備遠程控制；“自動”時系統會處于全自動模式下，這時只要進行完一定的參數設置就可以實現全自動無人職守。
“就地”狀態下可以進行手動控制按鈕。
“檢修”狀態下是井下進行設備檢修的時候使用的，改狀態下可以使用所有的按鈕，有助于方便控制單個設備。
[3]泵運行狀態顯示，如果泵正在運行，則有文字顯示“正在運行”，并且動畫指示燈閃爍。
[4]各參數實時顯示。
[5]通訊狀態顯示，正常則顯示“通訊正?！保粗畡t有“opc通訊故障”和“PLC通訊故障”分別顯示故障的類型。
[6]顯示各個閘閥、球閥的開關狀態，黃燈顯示開狀態，灰色顯示關狀態。當鼠標移動到相應的閥門上時，也會顯示此閥門的狀態。
[7]液位1、液位2數據顯示，形象顯示液位數據。
[8]狀態欄。分別顯示開發商名稱、登錄用戶名、系統日期和系統時間。
第三章：單泵查看
點擊主界面中單個水泵的周圍區域，可以切換到單個畫面的界面，

[1]一鍵啟動運行信號：紅燈表示正在運行一鍵啟動，黃燈表示一鍵停止?fàn)顟B(tài)。
[2]溫度柱狀顯示，通過柱狀溫度來形象顯示溫度變化。
[3]負壓表及正壓表，顯示負壓正壓狀態。
[4]水泵設置，其中包括正壓值負壓值設定，水泵抽真空方式選擇（真空泵方式和射流方式）、真空泵選擇、遠程一鍵啟動、一鍵停止。
其中“遠程一鍵啟動”，“遠程一鍵停止”只有在“遠程”狀態下該按鈕才可使用（主畫面上的“系統當前狀態”）。
[5]球閥，閘閥的狀態查看。黃燈顯示開狀態，灰色顯示關狀態。也有相應的文字顯示。
[6]液位1、液位2參數形象顯示。
注：以上所有設置均需要“管理員權限”，如果是普通用戶，則設置按扭無效，為灰色，如下圖。并且每次操作均記錄在操作日志中，可通過“操作日志歷史”查詢。
第四章：實時曲線查看
礦用泵房排水無人值守系統水泵運行的溫度（包括：水泵前軸溫度、水泵后軸溫度、電機前軸溫度、電機后軸溫度、定子溫度），以及正壓、負壓、流量、液位，在每臺水泵運行時都可以查看運行中實時顯示的曲線。
畫面分為4條曲線，分別為溫度、壓力、流量、液位曲線，選擇相應的參數即可顯示5秒種的實時數據曲線。每個曲線下方都有曲線顏色設置，實時值的

第五章：歷史曲線查看
以1號泵為例，選擇菜單“歷史數據分析”下的“1號泵歷史數據及曲線”，即彈出1號泵的歷史數據及曲線顯示，
功能如下：
1，歷史數據查詢：
選擇查詢?nèi)掌冢砀裰屑纯娠@示根據所選日期所查詢出來的1號泵歷史數據，包括正壓、負壓、電機前軸溫度、電機后軸溫度、定子溫度、水泵前軸溫度、水泵后軸溫度。
2，數據排序：
數據表格默認根據字段“序號”進行排序。如果想根據其他字段排序，只需要點擊相應字段的表頭，比如“日期”，就可以根據字段“日期”進行排序，再電擊“日期”字段，則根據“日期”進行反向排序，如此循環。
3，數據輸出及打印

根據查詢好的數據，點“輸出excel文件”，即可把表格中的數據導出到excel表格中，可以替換掉原來文件，也可以根據情況另存為別的文件。如果是替換掉以前的文件，則存在于文件夾“報表”中。打開文件就可以執行其他操作，如拷貝，打印等。
4，曲線顯示
曲線顯示一天的數據。根據選擇好的日期、參數，點擊按扭“查詢”，就可以畫出此參數這一天的曲線。如下圖為2號泵5月21日定子溫度的一天數據
第六章：報警設置及數據查詢
報警數據分為兩類，一類為PLC硬件設置好的參數達不到要求報警，此種稱之為系統報警。另外一種是地面軟件設置的參數上限及下限，參數數值超過設置的上限及下限既會報警，此種稱之為數據報警。下面分別說明。
礦用泵房排水無人值守系統軟件著作權

1，系統報警
已經設置的系統數據報警有如下10類，分別是：
001 泵1真空度達不到要求
002 泵2真空度達不到要求
003 泵3真空度達不到要求
004 泵1正壓達不到要求
005 泵2正壓達不到要求
006 泵3正壓達不到要求
007 故障報警
008 泵1流量過低
009 泵2流量過低
010 泵3流量過低
第七章：其他歷史數據查詢
1、操作日志歷史
登錄用戶所有的操作，包括各種數據的設置（正壓、負壓、低液位、高液位、液位上極限），刪除用戶、創建用戶、遠程一鍵啟動、一鍵停止，均保存在操作日志歷史中。
2、用戶登錄歷史
記錄每個用戶登錄、退出的歷史數據。
選擇菜單“歷史數據分析”下的“用戶登錄歷史”菜單。
