井下排水預處理站主要處理來自井下采區及部分巷道涌水，涌水通過巷道水溝自流進入水處理系統進水總渠，超磁處理后自流進入水倉，實現清水入倉。

    井下排水經匯集后進入水處理系統進水總渠，在進水總渠內設置水砂分離器，去處水中大于5mm的漂浮物、垃圾、煤巖顆粒，出水進入預沉調節池，水中小于5mm大于160μm粒徑的煤巖粉經預沉調節池調節水流流速為0.3—0.4m/s(機組滿負荷運行)時，在預沉調節池中逐級沉降，池中設排沙泵，定期抽排至污泥池。
    經過沉砂處理的水自流進入混凝反應池，投加磁種和混凝劑（PAC和PAM），使懸浮物在較短時間內通過四級攪拌使水中懸浮物形成以磁種為核的密實絮體。
    在混凝反應池充分混凝后的井下排水自流進入磁分離主機進行固液分離凈化，磁分離主機通過磁吸附打撈，使出水水質達到設計標準，即：SS≤30 mg/L，CODcr≤30 mg/L，自流進入水倉，實現清水入倉。
    磁分離主機分離出的煤泥，由磁分離主機自身的卸渣裝置刮下進入磁分離磁鼓機；在磁鼓的高速分散區將磁種和非磁性懸浮物分散，磁鼓對磁種進行吸附回收（磁種回收率達到99%以上），回收磁種由磁種投加泵打入前端的混凝反應池循環使用；非磁性污泥排入污泥中轉池，和預沉調節池污泥一起由污泥泵打入板框壓濾機進行脫水，脫水后的泥餅通過無軌膠輪車外運。

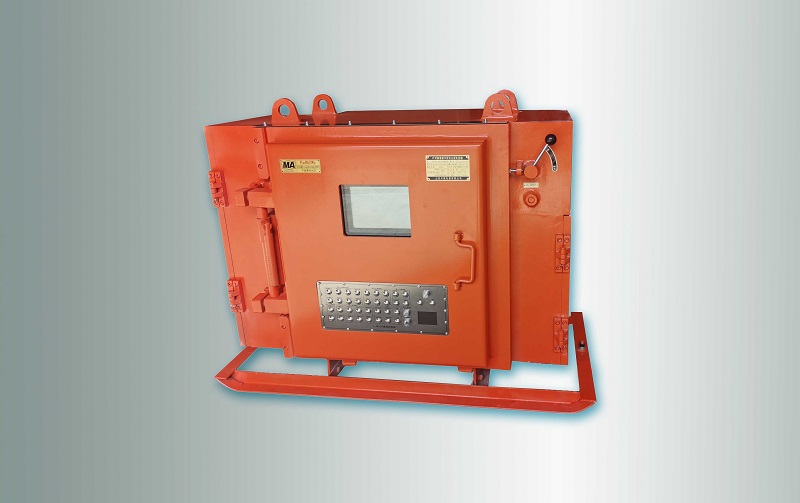

    為使磁分離礦井水處理系統水質、水量和生產成本控制達到要求，充分考慮控制系統穩定性、可靠性，對磁分離水處理控制系統的具體設計方案是：以自動集中控制為主，在相應的防爆控制柜內增加西門子S7-200SMART或S7-1200，并預留20% I/O接口；每一臺防爆電控柜均可控制16路動力負荷， 8路127V控制，模擬量及開關量可根據需要進行增減，最多可輸入輸出36路本安端子，控制端子（含8路127V控制），每臺留有余量。

    系統控制方式有自動、手動、檢修三種模式。
