礦用水泵房集控系統是根據煤礦井下的實際情況，在原來的設施基礎上進行自動化改造，以使設備在無人職守的情況下自動運行和自我診斷的一套系統。泵房集控系統通過工業計算機的決策控制，對設備的運行狀態、運行過程進行自動檢測、自動控制，使設備達到最佳工作狀態，從而達到有效地節約能源、降低勞動強度、降低運行成本和延長設備使用壽命等目的。

泵房排水集控系統可將視頻監控系統，手機APP融于系統中，實現數據、視頻、手機的實時監控及控制。確保泵房排水集控系統的工作穩定性。

• GB3836.1-2000  爆炸性氣體環境用電氣設備  第1部分：通用要求

• GB3836.4-2000  爆炸性氣體環境用電氣設備  第4部分：本質安全型“i”

• GB50017-2003  鋼結構設計規范

• GB50040-1996  動力機器基礎設計規范

• GB50054-1995  低壓配電設計規范

• GB50055-1993  通用用電設備配電設計規范

• GB50093-2002  自動化儀表工程施工及驗收規范

• GB50215-2005  煤炭工業礦井設計規范

• GB50451-2008  煤礦井下排水泵站及排水管路設計規范

• GBJ42-1981  工業企業通信設計規范

• GB/T13729-2002  遠程終端設備

• GB/T13926.2～4-1992  工業過程測量和控制裝置的電磁兼容性

• AQ6201-2006  煤礦安全監控系統通用技術要求

• MT209-1990  煤礦通信、檢測、控制用電工電子產品通用技術要求

• MT/T772-1998  煤礦安全監控系統主要性能測試方法

• MT/T1008-2006  煤礦安全生產監控系統軟件通用技術要求

• 煤礦安全規程  （2016年版）

水泵房排水集控系統具有遠程啟動、停止、復位和測試功能，并可進行地面遠程編程、故障（保護）屏蔽及控制方式轉換；具有 “自動”、“手動”、“檢修”、“遠程”四種工作方式，工作方式可直接在井下控制柜上設定或由地面主機設定。

1 自動：

1.1 由液位傳感器連續監測水倉水位，根據水倉和吸水井的水位，自動開停水泵及其閥門，在正常水位時，各水泵自動輪換工作，在危險水位時，自動投入必要數量的水泵。

1.2 根據所監測的水位信號，設定出低水位、中水位和高水位信號。低水位時停泵；中水位時水泵一臺運行、兩臺備用；高水位時，依據水位上升趨勢，依次開啟1#、2#、3#水泵。

1.3 可根據工況設定，以及時間、水位、煤礦用電負荷等參數，根據避峰填谷的原則自動開啟、停止水泵的運轉，并能實現泵閥的聯鎖啟動，對運行中的各種參數進行實時監控。

1.4 當運行的水泵出現軸承超溫（先報警，后報故障）、開關柜故障、流量不夠或壓力突然降低時自動停止運行，并提示報警。通過接口向上傳送數據、畫面。

2 手動

操作人員根據水倉顯示水位，人工手動開停水泵及確定開泵臺數，電機及其閥門的開、停由PLC自動執行?？涩F(xiàn)場就地或地面監控中心就地完成，對運行中的各種參數進行實時監測，通過接口向上傳送數據。

3 檢修

維修人員用操作按鈕可操作任一水泵電機、電動閘閥、電磁閥的開關，解除相互閉鎖關系。

4 遠程

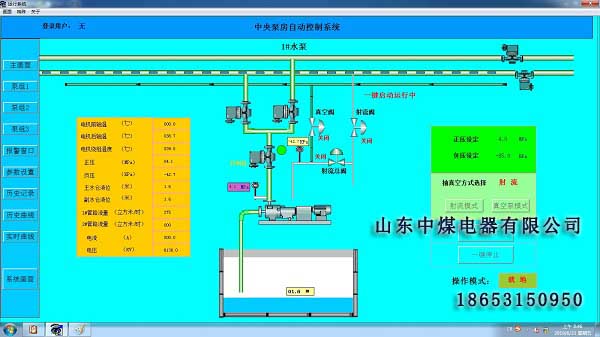

由地面監控中心選擇“遠程控制”界面，該狀態下可以進行“手動”和“自動”狀態的控制。 “參數設置”畫面，可進行不同設置，一定要保證閘閥開度不為0，然后選擇“循環開泵”，（選擇循環開泵時，最好先選擇一個，然后確定，再選擇另一個，要保證選擇開泵時的時間不在“水泵開泵時間設置”時間段內。）當系統狀態在“自動狀態”下時，操作員可以進入單臺泵界面下，進行“一鍵啟動”或“一鍵停止”。

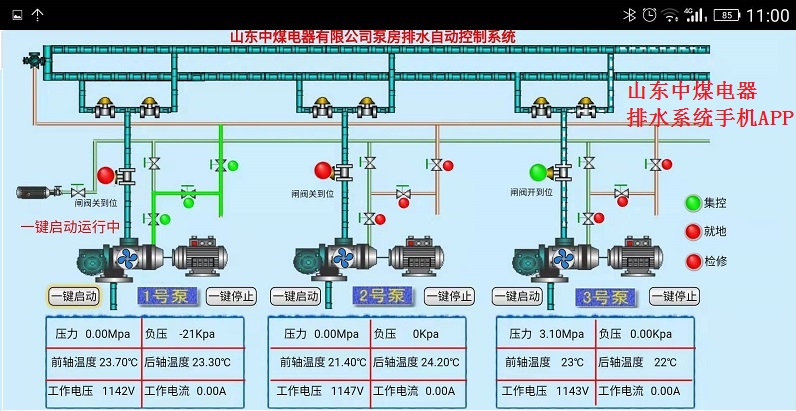

水泵房排水集控系統，增加手機APP，礦領導再能上網的情況下，不管何時何地，輕松查看、調度水泵房的工作情況。

水泵房排水集控系統手機APP，遠程監控PLC系統注重實效，功能完備豐富，操作簡潔高效，界面美觀大方。設備終端使用者能隨時隨地觀察設備的運行狀態，及時進行預警，提高了設備運行的可靠性，避免設備故障帶來不必要的損失。我們可以使用手機APP軟件監控現場設備及儀器儀表的數據.讓用戶在家,在公司在戶外，打開手機APP軟件隨時隨地都能掌握現場設備的異常情況，極大地提供了方便。
