使用防爆顯示器前，請?jiān)敿?xì)閱讀本說明書。

1 用途
XB127礦用隔爆型顯示器（以下簡稱顯示器）主要由電源部分、外殼、顯示屏等部分組成。主要用于VGA圖像信號的實時顯示。
防爆顯示器執行企業標準GB3836-2010、Q/ZMD057－2013。
2 環境條件
--溫度:  15℃～35℃；
--平均相對濕度:  45～75%RH；
--大氣壓力:  80kPa～106kPa；
--適用于有瓦斯和煤塵爆炸危險的環境中；
--周圍介質無腐蝕性氣體；
--機械環境:  無顯著振動和沖擊的場合。
3 主要技術參數
3.1 技術參數
--輸入電壓：AC127V；
--額定功率：80W；
--輸入信號：標準VGA，AV視頻。
3.2 配接設備見附錄A
4 產品分類
4.1 型式
    礦用隔爆型“Exd I Mb”。
4.2 產品型號
   X   B   127


4.3 配接設備

序號 型號 名稱 生產廠家 防爆證號 防爆型式 安標證號 備注
1 KJD127 隔爆兼本安型計算機 山東中煤電器有限公司 申辦中 Exd（ib）Ⅰ Mb 申辦中 配接
2 LJY127 礦用隔爆兼本安型硬盤錄像機 山東中煤電器有限公司 申辦中 Exd（ib）Ⅰ Mb 申辦中 配接
以下空白

5 產品結構及原理
5.1 產品結構及外形尺寸

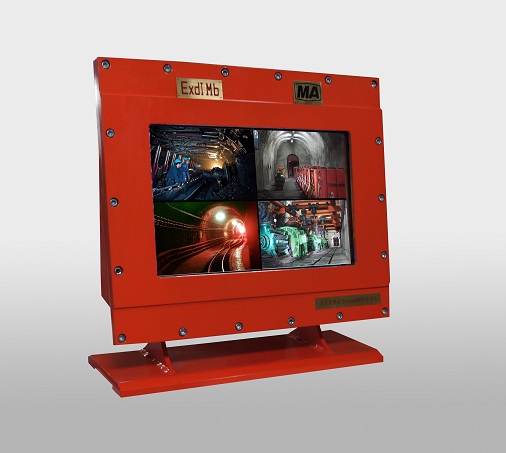

防爆顯示器由電源部分、顯示屏、外殼等部分組成，其外部結構如圖所示。
外形尺寸：660mm×240mm×635mm；
重量：127kg。

5.2 功能
防爆顯示器通過接入VGA信號，能夠?qū)崟r(shí)顯示VGA信號的圖像。
5.3 電氣原理

圖3 電氣原理圖
6 安裝及使用注意事項
6.1 安裝
防爆顯示器安裝前，應檢查殼體及電器元件是否在運輸中遭到碰撞損壞，緊固螺栓是否松動。技術文件、產品出廠合格證應與操作臺一致。
防爆顯示器安裝完畢后應注意電源的電壓是否正確、檢查各部件是否固定牢固、檢查接地線是否正確可靠。
6.2 注意事項
6.2.1 嚴禁帶電開蓋。
6.2.2 維修時注意防止“失爆”（注意保護緊固件和保護引入裝置里的橡膠密封圈）。
6.2.3 在使用前，應檢查產品保護功能是否正常，動作是否可靠。應測量該產品的工作電壓、工作電流是否符合說明書要求的參數。確定該產品的關聯設備或配接設備是否符合規定要求，并正確接線。
6.2.4 本產品不得隨意與其它未經聯檢的設備連接。
7 主要元器件組成
序號 代號 名稱 規格型號 單位 數量 備注
1 PW 開關電源 AC127V/DC 12V 臺 1
2 XS 顯示器 液晶22寸 塊 1
3 WK 防爆外殼 套 1

8 運輸和儲存
8.1 防爆監視器顯示器的包裝采用木箱結構，必須保證在運輸中無損壞，并符合水路和陸路運輸?shù)囊蟆?br /> 8.2 防爆監視器顯示器裝箱時應攜帶下列文件：
    ——產品說明書；
    ——產品合格證；
    ——產品試驗報告；
    ——裝箱單。
8.3 防爆監視器顯示器在運輸和搬運過程中應避免劇烈震動以保護電器元件不受損壞。
8.4 防爆監視器顯示器的存放環境為：環境溫度不超過35℃，空氣相對濕度不大于80%，無破壞金屬和絕緣的腐蝕性氣體的倉庫中。
9 訂貨和服務
9.1 訂單上需注明產品名稱、型號、數量及交發貨日期。
9.2 訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
